Plak refwadisman likid, ke yo rekonèt kòm plak frèt dlo, se metòd ki pi efikas pou retire chalè. Plak metal la (tipikman aliminyòm oswa kwiv) ki posede tib entèn pou pèmèt likid yo koule nan li. Lè yo mete yon plak frèt sou yon eleman elektwonik ki mande refwadisman, li absòbe ak gaye chalè ki soti nan eleman an nan likid la ke yo sikile nan sistèm nan.
Chemen koule yo andedan plak frèt yo ka machin nan divès fòm ak gwosè, epi yo ka pèmèt plak frèt yo pi efikasman absòbe ak transfere gwo kantite chalè.
Paramèt simulation tèmik nan plak refwadisman likid
(Rezilta simulation tèmik- Presyon relatif)
(Rezilta simulation tèmik-Tanperati (Solid))
(Rezilta simulation tèmik-Tanperati (likid))
Kalite plak refwadisman likid:
Dapre diferan pwosesis, plak refwadisman likid ka divize antib kwiv plak refwadisman likid, vakyòm brazing likid refwadisman plak, friksyon brase soude likid refwadisman plak (fsw aliminyòm liquild frèt plak), elatriye.

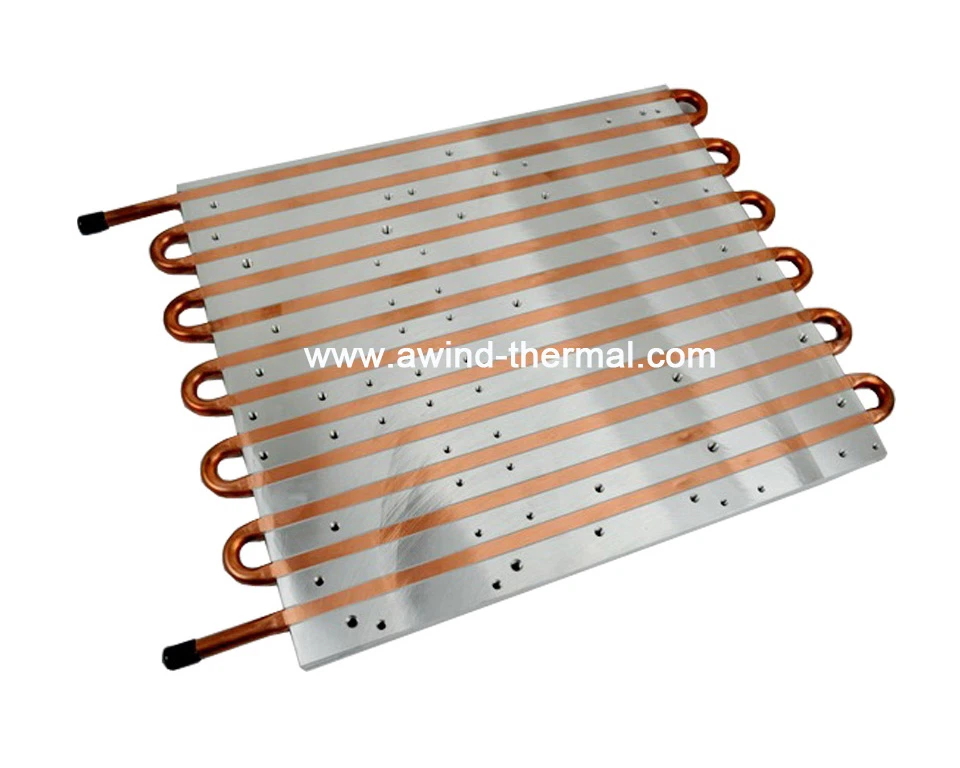

Plak refwadisman likid tib kwiv:
Tib kwiv likid refwadisman plak se yon plak refwadisman dlo nan ki korespondan chanèl fòm Groove la trete pa CNC sou substra a, ak Lè sa a, tib an kwiv mete, An menm tan an, genyen siyon yo te ajoute ak segondè konduktiviti tèmik résine epoksidik oswa soude. keratin ki ka ranfòse ak ede transfè chalè.
Vacuum brazing likid plak frèt:
Vacuum brazing se itilize yon soude ak yon pwen k ap fonn pi ba pase pwen k ap fonn materyèl paran an anba vakyòm, ak nan yon tanperati ki pi ba pase pwen k ap fonn metal paran an men pi wo pase pwen k ap fonn nan soude a, lè l sèvi avèk likid soude. mouye, gaye epi ranpli sifas metal debaz la reyalize koneksyon ki genyen ant pati yo. Plak la vakyòm brazed dlo refwadi frèt plak sèvi ak prensip sa a reyalize koneksyon an nan plak la baz aliminyòm, plak la konpoze materyèl brase ak plak la kouvèti aliminyòm.
Friksyon brase soude likid refwadisman plak:
Friksyon brase soude likid refwadisman plak (FSW dlo refwadisman plak) sèvi ak yon espesyal ki gen fòm tèt brase difisil Thorne ak insert kò a soude, ak jenere chalè pa friksyon ak metal la soude. Atravè brase friksyon an, metal jwenti a se nan yon eta plastik. Baton nan dwèt vibran deplase pi devan nan direksyon soude a pandan y ap wotasyon. Reyalize koneksyon an nan materyèl anba aksyon an konbine nan motè chalè.
Non | Pwosesis | Pri | Pèfòmans | Foto |
Copper tib likid refwadisman plak | Fraisage renur oswa seksyon bar emplacement broaching pou entegre tib kwiv koube yo nan plas la pa soude, peze ak kole | Ba | Mwayen pèfòmans |
|
Vacuum brazing likid refwadisman plak | Pwosesis chanm dlo a lè l sèvi avèk CNC oswa lòt fason. | Pi wo | Pi bon pèfòmans |
|
Friksyon brase soude plak frèt | Sèvi ak CNC a pou trete chanm dlo a ak kouvri. Fè soude sele a pa soude friksyon oswa soude gwo bout bwa elèktron. CNC pwosesis pwodwi yo fini. | Relativman wo | Bon pèfòmans |
|
(Se deskripsyon ki anwo a itilize kòm yon referans, epi sijè a konsepsyon aktyèl)
Avantaj nan lè l sèvi avèk plak refwadisman likid
Plak refwadisman dlo se yon koule chalè efikas nan IGBT, GTO ak lòt eleman pouvwa. Li ka kontwole tanperati a nan modil pouvwa a pou ke li pa depase tanperati maksimòm ki espesifye nan estanda a ak spesifikasyon anba kondisyon yo travay.
Se konsa, reyalize modil pouvwa a san danje, ki estab ak serye operasyon ak pwolonje lavi sa a ki sèvis nan ekipman an.
Konpare ak refwadisman lè, avantaj ki genyen nan plak refwadisman likid
Refwadisman lè pa ka satisfè kondisyon aktyèl konsepsyon chalè dissipation.
Koulye a, demann pou dissipation chalè ap vin pi wo ak pi wo, kondisyon an nan konsomasyon chalè se pi wo ak pi wo, kidonk yon sistèm dissipation chalè pi efikas yo mande. Se poutèt sa, plak la refwadisman dlo se pi plis nan liy ak egzijans dissipation chalè mache aktyèl la.
Konpare ak sistèm lè a refwadi, kapasite chalè dlo a se kat fwa nan lè a, kidonk sistèm dlo a refwadi gen yon bon kapasite chaj tèmik, ak nan menm ogmantasyon tanperati a ak pousantaj koule mas, chalè a absòbe dlo a se kat fwa. sa de lè.
Anplis de pèfòmans tèmik, yon benefis adisyonèl nan refwadisman likid se rediksyon bri, opere tou pre nivo ki pa ka tande.
(Tiyo chalè koule chalè ak fanatik)
Ki kalite likid ki itilize pou plak frèt?
Likid ki pi komen yo itilize nan plak frèt se dlo pi, epi nou ka itilize lòt likid selon kondisyon konsomatè yo. Tankou: glikol, febrifuj, elatriye.
Aplikasyon tipik pou plak refwadisman likid
Aplikasyon an pou likid refwadisman plak frèt trè lajman. Tankou: Sistèm batri machin enèji renouvlab, Sistèm Telecom, Ekipman medikal, Rail & Mass transit, IGBT ak pouvwa Semi-Conductor Systems, Lazè Aparèy, TEC, Data Center, Endistriyèl Pouvwa Aplikasyon, Sistèm Defans, Avyonik, Selil gaz, Elektwonik pouvwa, Batri Refwadisman ak anpil plis gwo pouvwa ak gwo chalè Flux aplikasyon ak ekipman.
Poukisa materyèl kwiv yo itilize plis pou konektè inlet / priz plak refwadisman likid la?
Premyèman, paske konektè inlet / priz plak refwadisman likid la tache ak chip la epi absòbe & transfere chalè, materyèl la dwe gen yon konduktiviti tèmik ki pi wo. Bato elektwonik yo bezwen byen vit gaye chalè, kidonk materyèl ki gen pi wo konduktiviti tèmik yo bezwen, ak materyèl metal yo se premye chwa. Konduktivite tèmik kwiv se 377, aliminyòm se 237, ak ajan se 412. Paske pri a nan ajan twò wo, li pa pral itilize kòm konektè inlet / priz.
Epi, kòb kwiv mete pi fasil pou trete ak fòme.
Kontrèman, kwiv se pi bon chwa pou itilize kòm konektè inlet / priz nan plak refwadisman likid la.
Èske li pi bon pou gen plis tiyo nan plak refwadisman likid la?
Plis tiyo yo nan plak la refwadisman likid, plis chalè a li ka wete, ak pi bon pou dissipation chalè. Sepandan, plis tiyo ap ogmante tou pri a, kidonk nou pral fè aranjman pou tiyo yo selon kondisyon dissipation chalè kliyan an. Awind sèvi ak aranjman ki pi apwopriye ak pri pou reyalize pi bon efè dissipation chalè.
Èske ou ka Customize youn nan plak refwadisman likid ou a anfòm bezwen mwen yo?
Wi, MOQ nou an se 1 pcs. Tanpri voye nou yon desen sa ou vle ak plis detay ke posib. Nou pral kontan site pou kondisyon ou yo.
Lòt non pou plak refwadisman likid
Plak refwadisman dlo yo rele tou; Blòk dlo, plak frèt likid, plak refwadi dlo, chasi likid, plak refwadisman likid, blòk refwadisman dlo, plak frèt, plak baz likid refwadi, sistèm chiller ak anpil lòt moun epi yo tout menm aparèy debaz ki sèvi ak yon likid pou kenbe l fre. .
Poukisa chwazi Awind?
Kòporasyon Awind se designer tèmik ak manifakti, te etabli an 1999. Plant nou an kouvri yon zòn nan 2000㎡, plis pase 300 travayè. Ekipman pwodiksyon prensipal yo se reflow soude fou 2 ansanm, machin CNC 20 ansanm, machin Stamping 18 ansanm, elatriye.
Awind gen plis pase 20 ane eksperyans sou CNC presizyon skived fin, Stamping, soude, ak teknoloji refwadisman likid. Fòm refwadisman natirèl nan refwadisman fòse ak refwadisman likid, nou te konplete solisyon tèmik pou kliyan yo.
