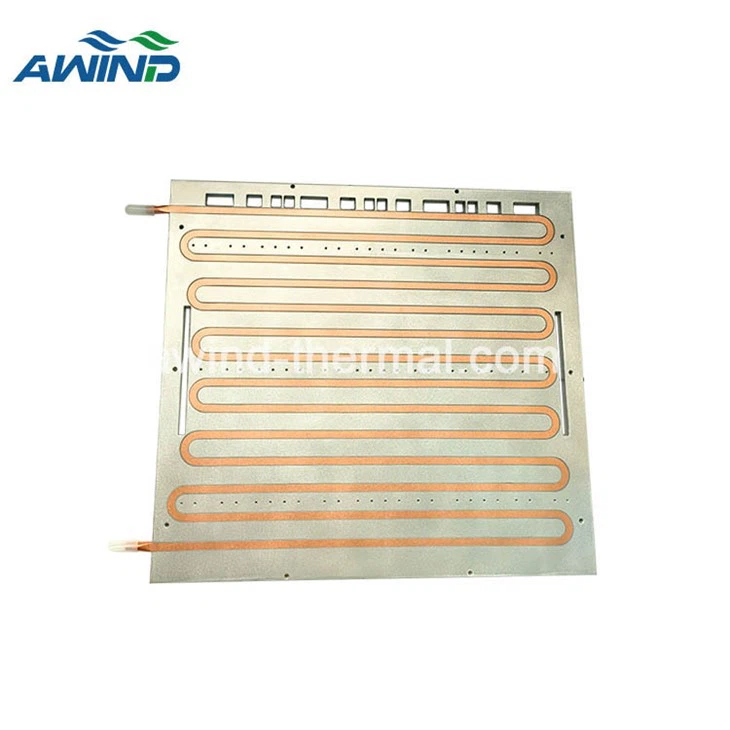

(Foto pwodwi a se dènye koule chalè nou an, akeyi kontakte nou pou plis)
Plak refwadisman likid nan nouvo batri enèji
Nan sistèm batri pouvwa a, batri a nouvo enèji travay ak jenere chalè, ak chalè a transfere nan kontak ki genyen ant batri a ak sifas la nan aparèy la aliminyòm plak ki gen fòm, epi finalman pran pa likid la refwadisman pase nan entèn la. kanal koule nan aparèy la. Aparèy aliminyòm plak-kalite sa a se yon plak likid ki refwadi.
Kondisyon jeneral pou plak refwadisman likid
* Gwo pouvwa dissipation chalè. Chalè ki te pwodwi pandan pwosesis k ap travay nan nouvo batri enèji pouvwa a ka ekspòte nan tan pou fè pou evite ensidan an nan ogmantasyon tanperati twòp;
* Segondè fyab. Travay nan anviwònman machin wout, Vibration, chòk, segondè ak ba tanperati altène anviwònman, se relativman difisil kondisyon travay pou pifò pwodwi yo, ak vòltaj batri pouvwa a se souvan dè santèn de vòlt, kidonk flit awozaj la se yon pwoblèm grav, menm si ou itilize. Refwadisman ak bon pèfòmans izolasyon, men apre yo fin rankontre enpurte ekstèn, pèfòmans nan izolasyon yo pral redwi imedyatman, Se poutèt sa, fyab nan sele dlo frèt plak trè enpòtan;
* Konsepsyon egzak dissipation chalè. Pou evite diferans tanperati twòp nan sistèm lan. Sa a se akòz kondisyon pèfòmans batri ityòm nan tèt li. Pèfòmans ak aje batri a gen rapò ak tanperati fonksyònman an;
* Kondisyon strik sou pwa plak frèt la, ki soti nan pouswit enèji dansite nan sistèm batri pouvwa a. Sistèm nan refwadisman ki seryezman diminye dansite enèji nan sistèm nan se tou senpleman akseptab pou tou de kliyan ak konsèpteur.
Kalite plak likid refwadi:
Kalite likid-refwadisman plak sitou ki gen ladan: Aliminyòm Vacuum Brazing Coldplate, Friksyon Brase-soude Dlo-refwadisman Plak (FSW Coldplate), Ekspoze Tib Dlo-refwadisman Plak (ekspoze Tib) Coldplate) ak lòt metòd refwadisman likid. Avantaj ak dezavantaj respektif yo, tanpri al gade nan tablo ki anba a.
| Kalite | Karakteristik | Dezavantaj | Foto |
| Vacuum brazing plak frèt |
Plis fleksib estrikti konsepsyon Pi bon pèfòmans (sous chalè doub-side), Segondè fyab
|
Kondisyon ki wo pou soude Segondè pri |
|
| Friksyon brase soude plak frèt |
estrikti konsepsyon fleksib, Bon pèfòmans Segondè fyab |
Segondè pri |
|
| Ekspoze tib kwiv plak frèt |
Segondè efikasite dissipation chalè, Ti rezistans tèmik, Rezistans korozyon |
Pri a se yon ti kras pi wo, Reyon an koube nan tib kwiv gen yon gwo enfliyans |
|
Egzanp plak frèt likid
Egzanp 1:Anfaz sou pèfòmans tèmik. Se estrikti nan fin itilize nan chemen an likid ogmante zòn nan kontak ak likid la refwadisman, kidonk amelyore konduktiviti nan tèmik. Pwodwi yo prezante konstriksyon vakyòm brazed epi yo ka Customized.

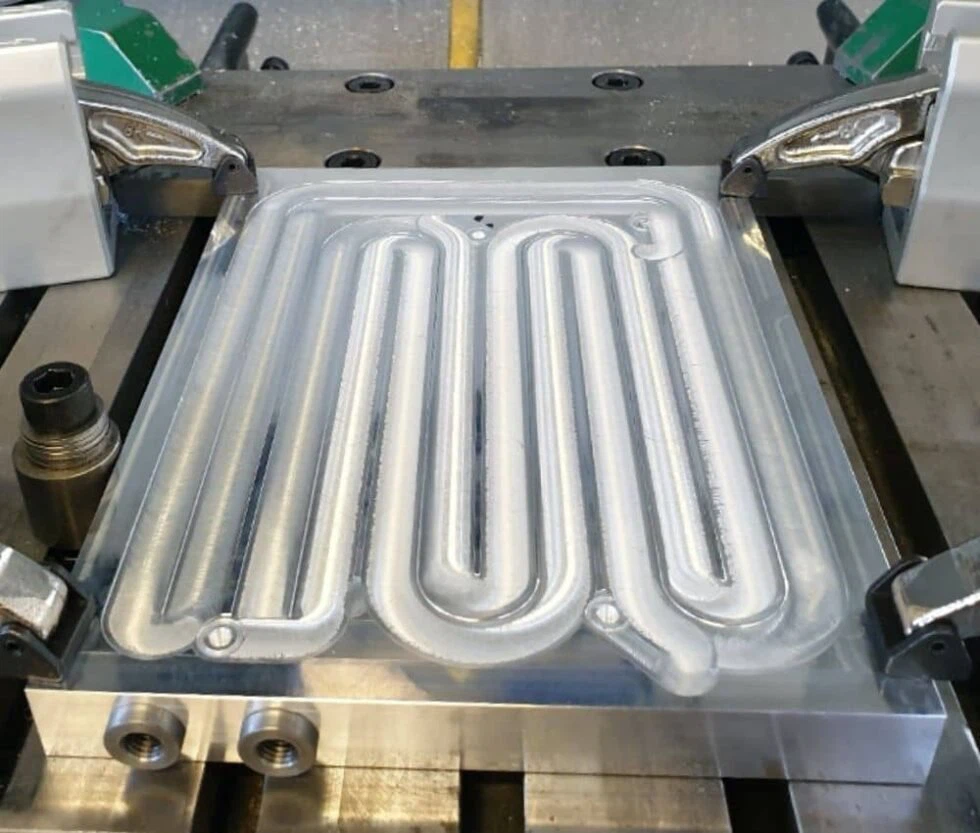

Egzanp 2:Anfaz sou gout presyon ki ba. Plak refwadisman likid la sèvi ak chanèl mikwo freze CNC espesyalman fabrike pou fòme chanèl fluidik sou plak anba a. Anba kondisyon gout presyon ki ba, li gen ekselan pèfòmans chalè dissipation, ki diminye pri a nan sistèm sikilasyon likid la.
Egzanp 3,mete aksan sou fòm nan estriktirèl nan tiyo embedding. Tib yo entegre nan plak baz la pou fòme yon plak frèt mekanikman fò. Plak frèt likid sifas ekstansyon yo sèvi ak tib pi epè ak pi dans pou ogmante zòn nan, kidonk ogmante sifas ki an kontak ak awozaj la, kidonk amelyore konduktiviti tèmik.
Baj popilè: plak frèt likid pou nouvo aparèy enèji, Lachin, Swèd, manifaktirè, faktori, Customized, echantiyon gratis, te fè nan peyi Lachin
